1.32 بوصة TFT شاشة LCD دقة 360 * 360 شاشة ساعة ذكية

ESHX132R-IC61-TP-RF هو وحدة شاشة IPS TFT LCD دائرية مدمجة بحجم 1.32 بوصة مع شاشة لمس سعوية OGS (مستشعر على الزجاج). تتضمن مكونات أساسية مثل لوحة TFT، وشريحة تعريف لوحة TFT (GC9C01)، ودائرة مطبوعة مرنة (FPC)، وإضاءة خلفية، ومستشعر لمس سعوي OGS، وشريحة تعريف اللمس (CST816D)، مما يوفر حلاً شاملاً ومدمجًا.

بدقة 360x360 بكسل RGB على خلفية سوداء وسطوع نموذجي يبلغ 400 شمعة/متر مربع، تقدم هذه الوحدة صورًا حادة ونابضة بالحياة. تضيف شاشة اللمس السعوية وظيفة لمس سريعة الاستجابة، مما يتيح تفاعلًا سلسًا مع المستخدم، مما يجعلها مثالية للتطبيقات التي تتطلب واجهة سهلة الاستخدام.

ESHX132R-IC61-TP-RF مصممة للتنوع، وتتميز بواجهة QSPI للوحة TFT وواجهة I2C للوحة اللمس. يضمن هذا التصميم التوافق مع وحدات التحكم الدقيقة المختلفة، مثل 8051، PIC، AVR، ARDUINO، ARM، و Raspberry Pi، ومجموعة واسعة من التطبيقات، بما في ذلك الأنظمة المدمجة، والأجهزة الصناعية، والأجهزة القابلة للارتداء، ومشغلات MP3، وأنظمة الأمان، والمعدات الطبية، والإلكترونيات الاستهلاكية، والأجهزة المحمولة.

تم تصميم FPC للوحدة مع موصل لوحة إلى لوحة (B2B)، مما يتيح اتصالاً سهلاً ومباشرًا بموصل B2B على لوحة PCB الخاصة بك. هذا يبسط التكامل ويضمن اتصالاً آمنًا وموثوقًا.

أ. المعلمات الفنية

ب. بيانات TP

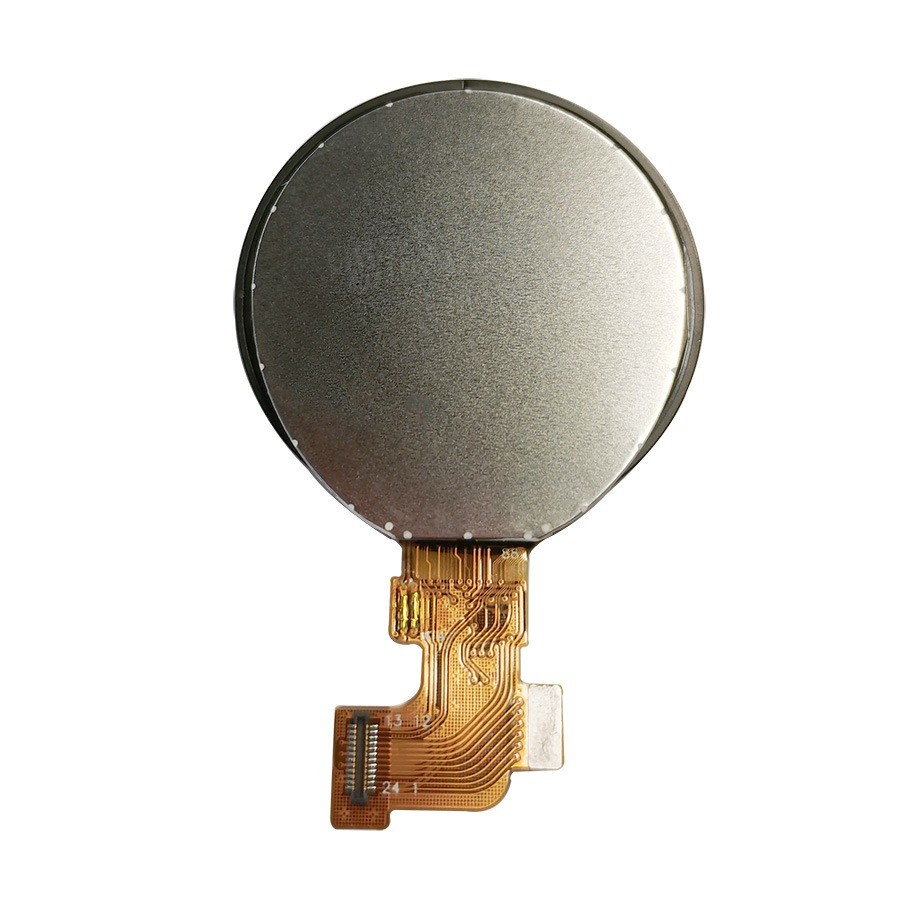

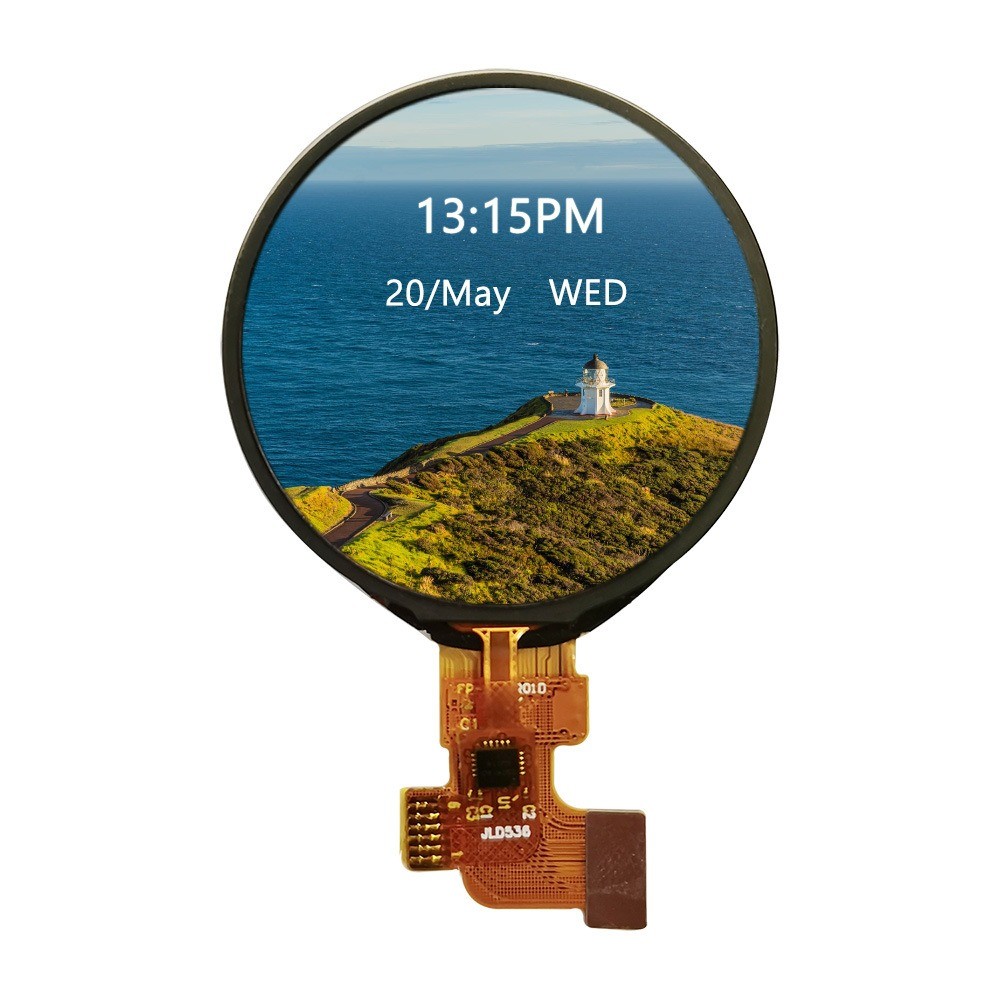

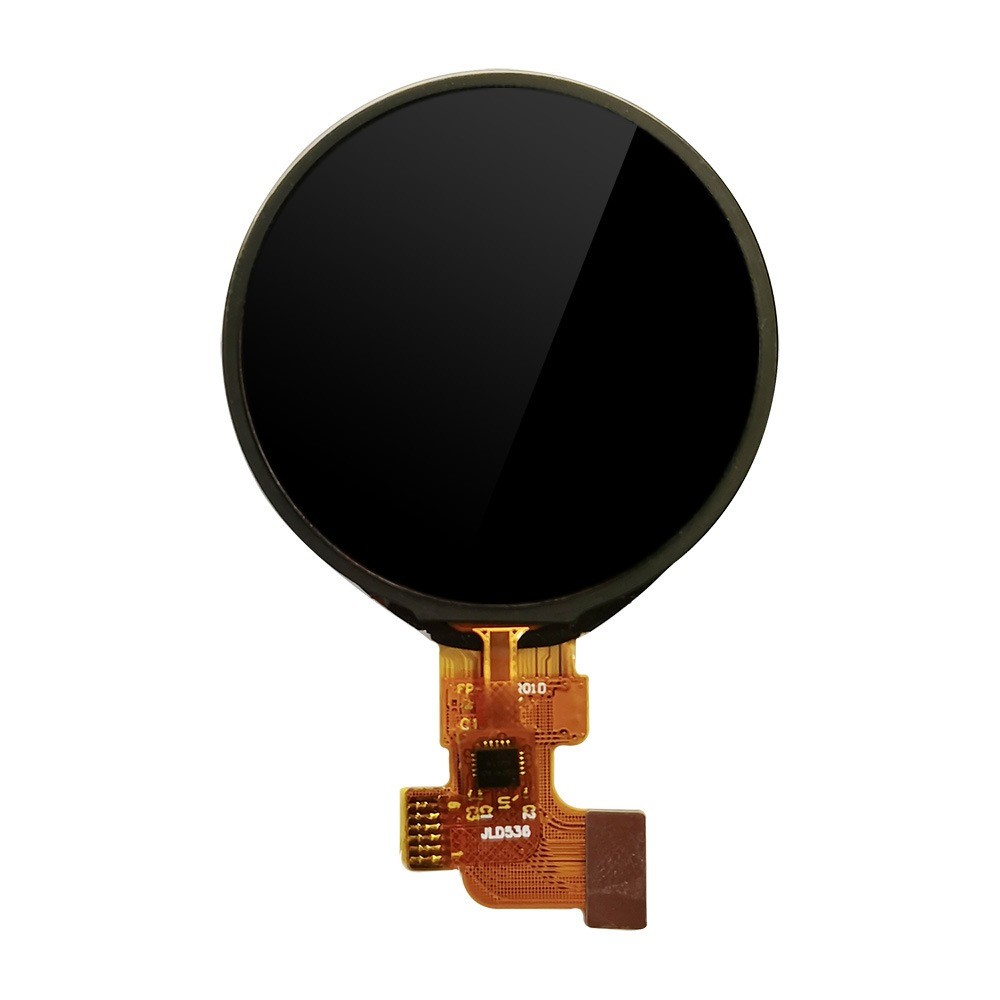

ج. صورة المنتج

د.  الرسم

هـ: معرفة منتج TFT

مخطط تدفق إدخال ركيزة TFT وإدخال ركيزة CF كما هو موضح أدناه


هيكل TFT  كما هو موضح أدناه

و: معلومات الشركة

ميزة Huaxin:
1. قاعدة المصنع تقع في مدينة داخلية تتميز بفعالية التكلفة
2. أحدث المعدات الجديدة التي يمكن أن تحافظ على جودة مستقرة
3. معظم العمليات تستخدم معدات آلية بالكامل تتميز بالكفاءة والجودة المستقرة
4. مهندسون محترفون وقادة إنتاج يعملون في مجال شاشات LCD لأكثر من 20 عامًا
5. تصميم ذاتي للمنتج المخصص

شهاداتنا
1.ISO14001/
2.ISO9001/IATF16949
3.SGS لوحدة LCD

• شركة Huaxin Technology (Enshi) المحدودة
• هوبي. إينشي
• تاريخ التأسيس: 2009
• مؤسسة ذات تقنية عالية تعمل بشكل أساسي في البحث والتطوير وإنتاج وبيع شاشات LCD، LCM، TFT، الإضاءة الخلفية، OLED
• تشمل شاشات LCD: VA، TN، HTN، STN، FSTN، CSTN وسلاسل أخرى
• تشمل LCM: COB، TBA، COG، TP، إضاءة خلفية LED وسلاسل أخرى
• رأس المال المسجل: عشرون مليون
• الموظفون الحاليون: 500+
• البحث والتطوير يمثل 10%
• مراقبة الجودة تمثل 15%

ز: الطاقة الإنتاجية

ح: تطبيق المنتج

1. ملاحة السيارة والطابعة

2. مكالمات الفيديو والإعلانات

3. أجهزة السيارات والأجهزة الطبية

4. معدات اللياقة البدنية والأجهزة المحمولة

5. التحكم الصناعي والأجهزة المنزلية

ط: خصائص شاشة TFT

1. جودة الصورة: تقدم شاشات TFT جودة صورة ممتازة بدقة عالية ووضوح ودقة ألوان.

2. وقت الاستجابة: تتمتع شاشات TFT بأوقات استجابة سريعة، مما يعني أنها يمكنها تشغيل وإيقاف تشغيل البكسلات بسرعة.

3. زوايا المشاهدة: توفر شاشات TFT عادةً زوايا مشاهدة واسعة، مما يسمح بمشاهدة الشاشة بوضوح من مواضع وزوايا مختلفة دون تغييرات كبيرة في الألوان أو فقدان جودة الصورة.

4. كفاءة الطاقة: شاشات TFT موفرة للطاقة مقارنة بتقنيات العرض الأخرى.

5. الحجم والمرونة: يمكن تصنيع شاشات TFT بأحجام مختلفة، تتراوح من الشاشات الصغيرة للأجهزة المحمولة إلى الألواح الكبيرة للتلفزيونات والشاشات.

6. الإضاءة الخلفية: تتطلب معظم شاشات TFT نظام إضاءة خلفية، مثل الإضاءة الخلفية LED (الصمام الثنائي الباعث للضوء)، لإضاءة الشاشة.

7. تطبيقات واسعة:

ي:  هل هناك أي عيوب أو قيود لاستخدام شاشات TFT؟

1. زوايا مشاهدة محدودة:

2. نسبة تباين محدودة

3. الإضاءة الخلفية واستهلاك الطاقة

4. وقت الاستجابة وتشوش الحركة

5. مرونة محدودة

6. نطاق لوني محدود
